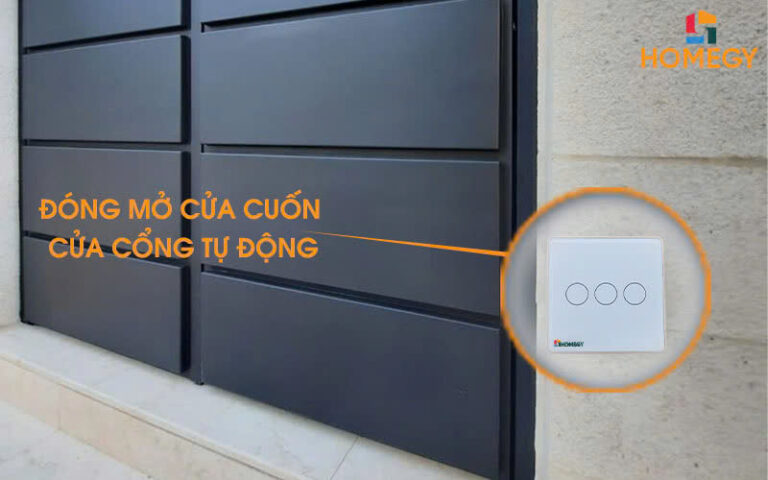

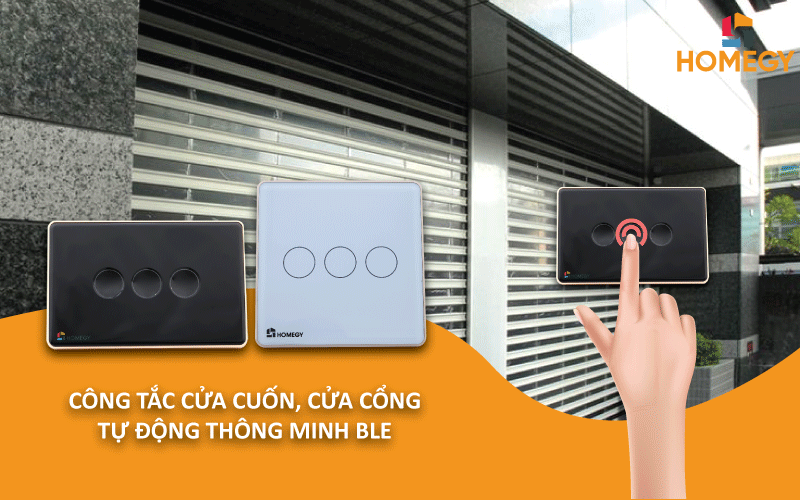

Công Tắc Cửa Cuốn, Cửa Cổng Tự Động Thông Minh

1. Thông số kỹ thuật

• Điện áp hoạt động: ( 100÷ 250)VaC/(50÷ 60) Hz.
• Kết nối: Bluetooth Mesh.
• Viền nhôm
• Mặt kính: Trắng/Đen
• Kích thước: +Hình vuông: (95*95*33)mm
  + Hình chữ nhât: (122*80*33)mm
• Nhiệt độ hoạt động: (0 55)°C
• Độ ẩm hoạt động tối đa: ( 0÷95)%RH

2. Hướng dẫn lắp đặt

2.1 Tháo mặt kính

• Sử dụng tua vít 2 cạnh đặt vào lỗ ở cạnh dưới cửa công tắc, đẩy nhẹ mặt kính và phần đế âm của công tắc sẽ rời ra.
• Đầu dây và cố định sản phẩm

2.2  Lắp đặt cảm biến từ

Lắp đặt cảm biến sao cho khi cửa sóng hết phần cảm biến và phần từ tính phải gần nhau, khoảng cách <1,5cm

2.3 Chuẩn đầu nối

– Loại dây chuẩn là 0,5 -1,5mm

– Phần dây đồng dài 7mm.

Lưu ý lắp đặt:

* Nguồn điện:

– Ngắt nguồn điện trước khi lắp đặt và bảo dưỡng.

– Sản phẩm hoạt động với điện áp xoay chiều 220VaC, cấp đủ dây “Nóng-Line” (L) và dây “Nguội-Neutral” (N).

– Không lắp đặt thiết bị ở nơi có độ ẩm/ nhiệt độ cao.

* Độ sâu đế âm

Đảm bảo khoảng cách tối thiểu giữa mặt ngoài đế âm tường sâu hơn so với về mặt tường 10mm.

* Khoảng cách giữa các đế âm

Sử dungh đế âm tường đơn, đảm bảo khoảng cách tối thiểu giữa các đế âm tường 25mm

3. Sơ đồ kết nối

Bảng kết nối:

Đọc kỹ sơ đồ kết nối xác đinh chính xác các dây tín hiệu xuống công tắc điều khiển.

4. Cài đặt thiết bị

4.1 Các bước reset
B1 Giữ nút số 1 trong 5 giây, đèn chuyển màu tím.
B2 Bấm 5 lần trong 5 giây, đèn nháy 1 lần
B3 Bấm 3 lần để reset thiết bị, đèn nhấp nháy nhanh.

4.2 Chuyển chế độ thường đóng/thường mở

– Mở vào app Homegy > vào menu chọn “Phân quyền sử dụng”> bật “Chế độ cài đặt”> vào mục “Quản lý thiết bị”> chọn “Điều khiển” > Chọn ” Thường đóng/ thường mở” để chọn kiểu điều khiển động cơ.

4.3 Tính năng khóa trẻ em
– Mở vào aoo Homegy> vào menu chọn “Phân quyền sử dụng”> bật “Chế độ cài đặt”> vào mục “Quản lý  thiết bị”> chọn “Điều khiển”> chọn “Khóa trẻ em” > Chọn hạt ( nút bấm) cần khóa

4.4 Tính năng phản hồi trạng thái cửa

– Mở vào app Homegy > vào menu chọn ” Phân quyền sử dụng”> bật “Chế độ cài đặt”> vào mục “Quản lý thiết bị”> chọn công tắc muốn tăng giảm> chọn icon cài đặt

5. Hướng Dẫn Điều Khiển

– Bước 1: Khi cấp nguồn, đèn Led sáng xanh mờ, người dùng ấn nút giữa (Dừng) 1-3s, đèn Led sáng xanh tỏ, công tắc chuyển sang trạng thái hoạt động.
– Bước 2: Ở trạng thái hoạt động, người dùng nhấn 0,5-3s lên nút Mở/Dừng/Đóng trên công tắc thì đèn Led tương ứng sáng đỏ đồng thời cửa được điều khiển theo ý muốn.
Lưu ý:

– Khi ở trạng thái hoạt động, thời gian giữa 2 lần điều khiển cửa phải lớn hơn 1.5s
– Sau 15s kể từ lần cuối điều khiển bằng nút cảm ứng, công tắc chuyển về trạng thái khóa, đèn Led sáng xanh mờ.
– Công tắc ở trạng thái hoạt động hay trạng thái khóa thì sau khi điều khiển qua app, thiết bị thực hiện lệnh xong sẽ trở về trạng thái khóa ngay lập tức.
